Marquage Industriel avec QR Code pour le Suivi des Équipements

image-article-marquage-industriel-avec-qr-code-enearis

Le marquage industriel par QR code consiste à identifier une machine, un outil ou un équipement à l'aide d'un code unique, gravé ou imprimé sur un support adapté. Une fois scanné avec un smartphone, ce code peut donner accès à une fiche équipement, à des documents techniques ou à un historique de maintenance.

Mais tous les marquages ne conviennent pas aux mêmes conditions. Une étiquette exposée aux frottements, à l'humidité ou aux produits chimiques ne présente pas les mêmes exigences qu'un QR code gravé sur une pièce métallique. Le choix dépend donc du matériau, de l'environnement et de la durée de vie attendue.

Le QR code prend surtout de la valeur lorsqu'il est relié à un outil de suivi. Associé à une GMAO, il permet aux équipes de retrouver les informations du bon équipement et de renseigner leurs interventions directement sur le terrain.

Dans cet article, nous verrons quelles méthodes de marquage utiliser, comment choisir un support durable et comment exploiter les QR codes pour améliorer la traçabilité des équipements.

POUR ALLER PLUS LOIN

Ce que vous allez découvrir

01

Pourquoi marquer les équipements ?

Les avantages d'une identification unique pour la traçabilité et le suivi du matériel.

02

Quelle méthode choisir ?

Les différences entre gravure laser, impression industrielle et étiquettes QR code.

03

Comment garantir la lisibilité ?

Les critères de résistance, de contraste et de positionnement à vérifier sur le terrain.

04

Comment exploiter les QR codes ?

L'accès aux fiches équipements, aux documents et aux interventions grâce à une GMAO.

05

Comment réussir le déploiement ?

Les étapes pour identifier les équipements, poser les marquages et tester leur utilisation.

IDENTIFICATION ET TRAÇABILITÉ

Pourquoi utiliser un QR code pour suivre ses équipements industriels ?

Dans un parc industriel, plusieurs machines peuvent partager le même modèle, la même référence constructeur ou des caractéristiques proches. Sans identification individuelle, une intervention peut être enregistrée sur le mauvais équipement, un historique devient difficile à retrouver et les documents se dispersent. Le marquage industriel par QR code attribue un identifiant unique à chaque équipement : un scan suffit pour ouvrir la fiche correspondante.

Retrouver les informations techniques sur place

Le technicien scanne le QR code pour consulter la fiche de l'équipement : référence, numéro de série, documentation technique, consignes de maintenance et historique des interventions.

Sur un parc de machines identiques, chaque code renvoie à la bonne fiche. Les informations restent associées à l'équipement concerné, même lorsque plusieurs techniciens ou prestataires interviennent dessus.

Enregistrer les interventions sur le bon équipement

Relié à une GMAO comme ENEARIS, le QR code donne accès au suivi de maintenance depuis le terrain. Le technicien peut consulter les opérations précédentes, déclarer un incident et renseigner son intervention depuis son smartphone.

Chaque compte rendu est rattaché à la fiche de l'équipement scanné. Le responsable maintenance dispose d'un historique exploitable par machine, sans devoir rapprocher des fiches papier ou des fichiers distincts.

Suivre les contrôles périodiques et les documents associés

Pour les équipements soumis à des Vérifications Générales Périodiques (VGP), l'identification individuelle facilite le suivi des contrôles.

Le scan permet de retrouver la fiche du matériel, les comptes rendus disponibles et les éventuelles observations. Dans une GMAO, les échéances de contrôle peuvent également être planifiées et suivies pour chaque équipement.

Choisir un marquage adapté aux contraintes industrielles

Un QR code doit rester lisible malgré les conditions d'utilisation : frottements, projections d'huile, nettoyage, humidité, chaleur ou exposition aux UV. Sa taille, son contraste, son emplacement et son mode de fixation influencent directement la fiabilité du scan.

La gravure laser convient aux pièces sur lesquelles un marquage permanent est recherché. L'impression industrielle répond notamment aux besoins de marquage en production. Les étiquettes QR code ENEARIS permettent quant à elles d'identifier des équipements existants sans modifier directement leur surface.

Le choix dépend de la matière à marquer, de l'environnement et de la durée de vie attendue du support.

Passez à une maintenance mieux organisée avec ENEARIS

Centralisez vos équipements, retrouvez les historiques d'intervention et suivez les opérations de maintenance depuis une seule interface.

Essayer ENEARIS gratuitement

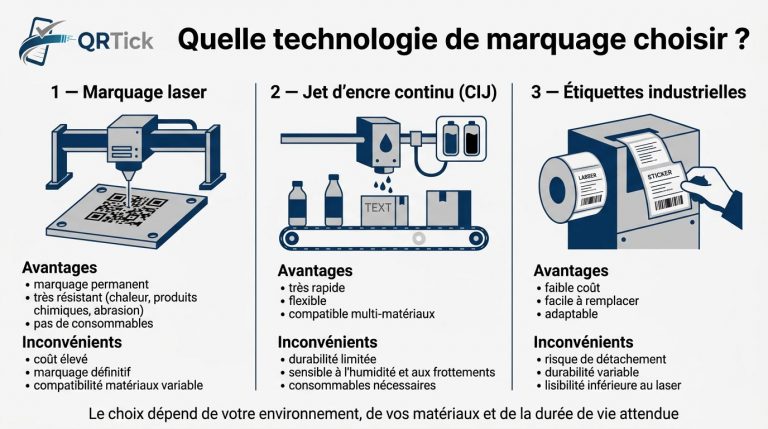

COMPARER LES TECHNIQUES

Quelles sont les méthodes de marquage QR code utilisées dans l'industrie ?

Gravure laser, jet d'encre industriel ou étiquettes adhésives : chaque méthode répond à des besoins différents en matière de résistance, de cadence et de support.

La gravure laser : un marquage durable sur les pièces

La gravure laser modifie directement la surface du matériau pour former le QR code, sans ajout d'encre ni d'étiquette. Elle est utilisée sur des pièces métalliques et sur certains plastiques compatibles avec le procédé.

Cette technique convient aux composants soumis à des manipulations répétées, aux pièces mécaniques et aux équipements pour lesquels un marquage permanent est recherché.

Sa mise en œuvre nécessite toutefois un matériel spécifique et des réglages adaptés au support. Sur certaines surfaces réfléchissantes ou peu contrastées, un traitement ou un procédé laser approprié peut être nécessaire pour obtenir un code facilement lisible.

Le jet d'encre industriel : marquer directement en production

L'impression jet d'encre continu, ou CIJ (Continuous Inkjet), projette de fines gouttelettes d'encre sur le produit, généralement sans contact avec sa surface.

Elle est adaptée aux lignes de production qui doivent imprimer rapidement des références, des numéros de lot, des dates ou des codes de traçabilité sur des pièces et des emballages.

Pour imprimer un QR code, il faut vérifier la résolution et la qualité de marquage de l'équipement utilisé. Tous les systèmes CIJ ne produisent pas des codes 2D suffisamment nets pour être lus de manière fiable.

La tenue du marquage dépend également de l'encre, du support et de l'environnement : frottements, solvants, humidité ou opérations de nettoyage.

Les étiquettes QR code : identifier un parc d'équipements existant

Les étiquettes adhésives permettent d'ajouter un QR code sur une machine, une armoire électrique, un outillage ou un équipement déjà en service, sans intervention sur sa surface.

Cette solution convient aux inventaires et au déploiement d'une GMAO sur un parc existant. Elle évite de déplacer les équipements vers un poste de marquage ou d'utiliser un système de gravure.

ENEARIS dispose également d'une fonctionnalité de gestion de stock pour suivre les pièces et consommables nécessaires aux interventions de maintenance.

Le choix de l'étiquette reste essentiel : la matière, l'adhésif et la protection de l'impression doivent être compatibles avec le support et les conditions d'utilisation. Une étiquette destinée à un environnement intérieur propre ne présente pas nécessairement la même tenue qu'un marquage prévu pour une zone exposée aux huiles, aux frottements ou aux UV.

Quelle méthode choisir selon le besoin ?

Besoin industriel Méthode à privilégier
Identifier durablement des pièces métalliques Gravure laser
Marquer des produits à cadence élevée Jet d'encre industriel, sous réserve de compatibilité avec les QR codes
Équiper des machines déjà installées Étiquettes QR code
Identifier un parc hétérogène sans modifier les équipements Étiquettes QR code adaptées aux supports
Marquer des pièces exposées à de fortes contraintes Gravure laser ou étiquette technique, après vérification des conditions réelles

Le critère décisif reste la lisibilité du code pendant toute sa durée d'utilisation. Une méthode adaptée au matériau peut devenir insuffisante si le QR code est trop petit, mal contrasté ou placé dans une zone exposée aux dégradations.

QUALITÉ DU MARQUAGE

Comment garantir la lisibilité d'un QR code sur un équipement industriel ?

Un QR code peut être intact et pourtant impossible à scanner. Les causes les plus fréquentes sont un contraste insuffisant, des modules trop petits, une surface réfléchissante ou un emplacement mal choisi.

Avant de valider un marquage pour l'ensemble d'un parc, quatre points méritent d'être contrôlés.

Technicienne utilisant un QR code pour identifier un équipement industriel avec ENEARIS

Dimensionner le QR code selon la distance de lecture

La taille du QR code dépend de la quantité d'informations encodées, de la résolution du marquage et de la distance à laquelle il sera scanné.

Plus le code contient de données, plus sa grille comporte de modules. À dimensions égales, ces modules deviennent plus petits et plus difficiles à distinguer.

Pour identifier un équipement, privilégiez un identifiant court ou une URL stable plutôt que d'intégrer toutes les caractéristiques techniques dans le QR code. Les informations restent consultables dans la fiche équipement, sans surcharger le marquage.

Contrôler le contraste et la qualité d'impression

La lecture repose sur la distinction entre les modules du QR code et son arrière-plan. Les surfaces métalliques polies, les reflets et certains marquages laser peuvent perturber cette distinction.

Vérifiez également que les modules restent bien séparés. Une impression qui bave, une gravure irrégulière ou une étiquette déformée peuvent empêcher le décodage.

Le code doit conserver une zone de silence, c'est-à-dire une bordure libre de tout motif autour du symbole. Pour un QR code standard, cette marge correspond à quatre modules sur chaque côté.

Définir un emplacement compatible avec les interventions

Le QR code doit être accessible depuis la position habituelle du technicien, sans démontage inutile ni exposition à un danger.

Évitez les zones masquées par des câbles, les surfaces fortement courbées, les pièces mobiles et les emplacements directement soumis aux frottements.

Sur un équipement volumineux, plusieurs marquages renvoyant vers la même fiche peuvent être pertinents lorsque les points d'intervention sont éloignés.

Vérifier la lecture dans les conditions réelles

Un scan réussi au bureau ne valide pas un marquage industriel.

Avant le déploiement, testez les codes avec les smartphones utilisés par les équipes, à la distance habituelle de lecture et sous l'éclairage du site.

Contrôlez également leur tenue après les opérations auxquelles ils seront exposés : nettoyage, manutention ou maintenance courante. Les premiers équipements marqués peuvent servir de référence avant de généraliser la pose.

Comment utiliser les QR codes avec une GMAO pour suivre les équipements ?

Une fois les QR codes posés, leur intérêt se mesure sur le terrain : le technicien identifie la bonne machine, retrouve son historique et renseigne son intervention sans rechercher manuellement l'équipement dans toute la base.

Voici un exemple de fonctionnement, de l'identification d'une machine jusqu'à l'exploitation de ses données de maintenance.

  1. Identifier la machine sans ambiguïté

    Dans un atelier, plusieurs machines peuvent avoir le même modèle et la même désignation. Le QR code doit donc renvoyer vers un équipement unique, et non vers une famille de matériels.

    La fiche associée comporte notamment son identifiant interne, son numéro de série, sa localisation et les documents qui lui sont propres.

    Exemple : une usine possède quatre compresseurs identiques. Le technicien scanne celui de la ligne 3 et accède directement à son dossier. Il ne risque pas de consulter l'historique du compresseur installé dans un autre atelier.

  2. Retrouver le contexte avant de diagnostiquer une panne

    Avant d'intervenir, le technicien consulte les dernières opérations réalisées, les défauts déjà signalés et les documents techniques disponibles.

    Ces informations l'aident à distinguer une panne isolée d'un problème récurrent.

    Exemple : sur un convoyeur à l'arrêt, l'historique fait apparaître deux remplacements récents du même capteur. Plutôt que de remplacer immédiatement la pièce une troisième fois, le technicien peut examiner son positionnement, son câblage ou les conditions de fonctionnement.

    C'est particulièrement utile en maintenance curative, lorsque le diagnostic doit être établi à partir des symptômes constatés et des interventions précédentes.

  3. Enregistrer l'intervention sur le bon équipement

    Après le diagnostic, le technicien renseigne les opérations effectuées dans la GMAO : défaut constaté, cause identifiée si elle est connue, action réalisée, pièce remplacée et résultat du contrôle.

    Le compte rendu est rattaché à la machine scannée. Les informations pourront être retrouvées lors d'une prochaine intervention.

    Exemple : un moteur surchauffe. Le technicien constate un ventilateur obstrué, effectue le nettoyage et vérifie le retour à une température normale. Le compte rendu précise le défaut, l'action et le contrôle réalisé, au lieu d'indiquer simplement « panne résolue ».

    Une bonne gestion des interventions de maintenance repose sur ces informations exploitables, pas uniquement sur le nombre d'interventions clôturées.

  4. Préparer les opérations préventives et les contrôles

    Le QR code donne également accès au dossier utilisé pour préparer une opération planifiée : gamme de maintenance, notice, dernier compte rendu ou rapport de contrôle.

    Le technicien peut vérifier ce qui a été fait précédemment et signaler une anomalie constatée pendant l'opération.

    Exemple : lors d'une inspection trimestrielle d'un groupe hydraulique, une fuite est repérée sur un flexible. L'observation est enregistrée sur le bon équipement pour organiser une intervention complémentaire.

    Pour les matériels concernés par des vérifications générales périodiques (VGP), les rapports et échéances peuvent être suivis dans la GMAO. Le scan facilite leur consultation sur place ; il ne remplace pas la réalisation du contrôle.

  5. Exploiter l'historique pour décider des actions à mener

    Lorsque les interventions sont correctement rattachées aux équipements, le responsable maintenance peut comparer les pannes, repérer les machines qui mobilisent régulièrement les équipes et préparer des actions correctives.

    Exemple : trois arrêts successifs sont enregistrés sur le même convoyeur, avec un défaut de désalignement. L'historique permet d'identifier cette répétition et d'envisager un contrôle mécanique plus approfondi plutôt que de traiter chaque arrêt séparément.

    Cette analyse suppose des comptes rendus suffisamment précis. Si toutes les interventions sont clôturées avec la mention « réparé », les données restent peu utiles.

Évaluez votre projet de GMAO

Vous envisagez de digitaliser votre maintenance ? Utilisez notre simulateur GMAO pour préparer votre projet et identifier vos besoins.

Accéder au simulateur GMAO

FAQ · MARQUAGE INDUSTRIEL PAR QR CODE

Questions fréquentes sur le marquage industriel par QR code

QR code ou code-barres, résistance des supports, dimensions, connexion Internet ou remplacement d'une étiquette : retrouvez les réponses aux questions pratiques sur l'identification des équipements industriels.

Quelle est la différence entre un QR code et un code-barres pour identifier une machine ?

Un code-barres classique contient généralement un identifiant court et nécessite une lecture dans un sens précis. Un QR code peut contenir davantage d'informations, notamment une URL, et se lit dans plusieurs orientations.

Pour identifier un équipement industriel, les deux solutions peuvent fonctionner. Le QR code est particulièrement pratique lorsqu'un technicien doit ouvrir une fiche équipement ou un document depuis son smartphone.

Peut-on utiliser un QR code sur une machine exposée à la chaleur ou aux produits chimiques ?

Oui, à condition de choisir un support et un procédé de marquage adaptés à l'environnement. Une étiquette standard peut se dégrader sous l'effet de la chaleur, des solvants ou des nettoyages répétés.

Sur les équipements fortement exposés, une plaque métallique gravée ou un marquage laser sur une surface compatible peut être plus approprié. Le choix doit être validé selon les températures, les produits utilisés et les contraintes mécaniques réelles.

Quelle taille prévoir pour un QR code sur un équipement industriel ?

Il n'existe pas de dimension universelle. La taille dépend de la quantité de données encodées, de la distance de lecture, du contraste et des conditions d'accès à l'équipement.

Pour un marquage destiné à être scanné de près avec un smartphone, il est préférable d'encoder un identifiant ou une URL courte, puis de tester plusieurs dimensions sur le support définitif. Un QR code lisible à l'écran ne l'est pas nécessairement une fois imprimé ou gravé.

Peut-on scanner un QR code industriel sans connexion Internet ?

Oui. La lecture d'un QR code ne nécessite pas de connexion Internet. Un smartphone peut décoder directement les informations inscrites dans le code, comme un identifiant d'équipement ou un texte.

En revanche, si le QR code renvoie vers une fiche équipement hébergée dans une GMAO en ligne, une connexion est nécessaire pour consulter cette fiche.

Dans un atelier où la couverture réseau est limitée, il faut donc distinguer l'identification de la machine par son QR code et l'accès aux données de maintenance. Ce sont deux opérations différentes.

Faut-il remplacer le QR code lorsqu'une machine change d'emplacement ?

Non, si le QR code est associé à l'identifiant permanent de la machine. Il suffit alors de mettre à jour sa localisation dans la GMAO : son historique de maintenance reste attaché au même équipement.

En revanche, lorsqu'une machine est retirée et remplacée, le nouvel équipement doit disposer de son propre identifiant. Cela évite de mélanger les interventions de deux matériels différents.

Comment éviter que deux équipements portent le même QR code ?

Chaque équipement doit recevoir un identifiant unique dans le référentiel de maintenance. Les QR codes sont ensuite générés à partir de ces identifiants, avec un contrôle des doublons avant impression ou gravure.

Lors de la pose, une vérification sur place permet de confirmer que le code ouvre la fiche de la bonne machine. Cette étape est particulièrement importante dans les ateliers où plusieurs équipements sont visuellement identiques.

Peut-on associer plusieurs documents à un seul QR code ?

Oui. Le QR code peut ouvrir une fiche équipement dans laquelle sont regroupés plusieurs documents : notice constructeur, schéma électrique, procédure de maintenance, rapport de contrôle ou compte rendu d'intervention.

Il est généralement préférable de faire pointer le code vers cette fiche plutôt que vers un fichier isolé. Les documents peuvent ainsi être mis à jour sans devoir remplacer le marquage physique.

Comment remplacer un QR code industriel devenu illisible ?

Il faut d'abord retrouver l'équipement à partir de son identifiant, de sa plaque constructeur ou de son emplacement, puis vérifier sa fiche dans le référentiel.

Un nouveau QR code peut ensuite être généré avec le même identifiant d'équipement et posé sur un support adapté. Il est important de tester le scan après remplacement : créer un nouvel équipement dans la GMAO uniquement parce que l'étiquette est abîmée ferait perdre la continuité du suivi.
