La VGP d’un pont roulant (Vérification Générale Périodique) est un contrôle réglementaire destiné à détecter les détériorations susceptibles de compromettre la sécurité du levage. Elle concerne notamment la structure du pont, les chemins de roulement, le palan, les câbles ou chaînes, le crochet, les freins et les dispositifs de sécurité.

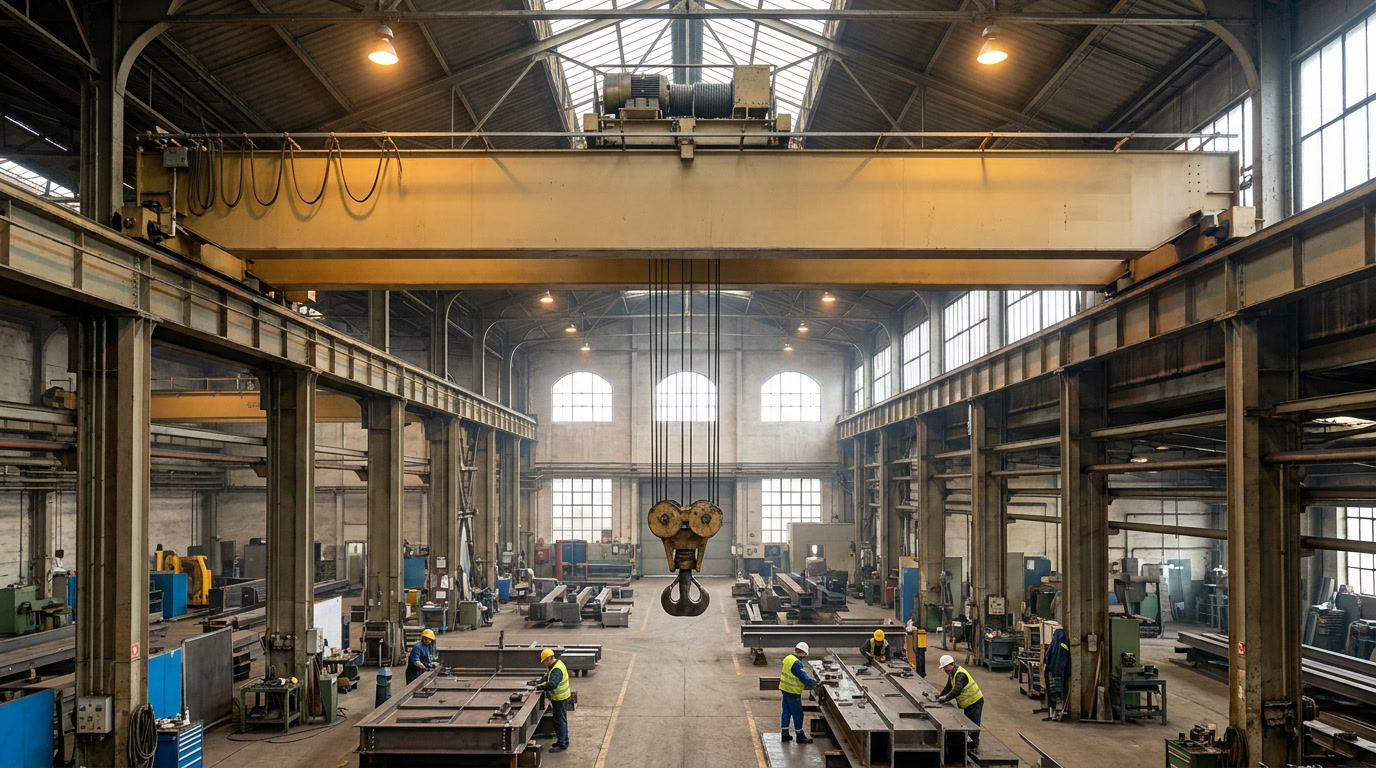

Dans un atelier ou une usine, un pont roulant déplace des charges au-dessus des zones de production. Un défaut de freinage, une usure du câble ou une fin de course défaillante peut provoquer une chute de charge, un mouvement incontrôlé ou une collision. Pour les responsables maintenance et HSE, l’enjeu est d’identifier ces risques avant qu’ils ne provoquent un accident.
Selon l’Assurance Maladie – Risques professionnels, une aide peut financer jusqu’à 70 % du coût de certains équipements de prévention ergonomique, dont les ponts roulants, sous conditions d’éligibilité. Ce dispositif souligne leur rôle dans la réduction des manutentions contraignantes. Leur utilisation nécessite toutefois un suivi rigoureux de la sécurité.
Quels contrôles réaliser sur un pont roulant ? Comment se déroulent les essais ? Quels documents préparer ? Cet article présente les vérifications propres à cet équipement et les points à connaître pour organiser vos contrôles conformément à la réglementation VGP.
POUR ALLER PLUS LOIN
Le cadre réglementaire applicable aux ponts roulants et les responsabilités de l’employeur.
Les échéances réglementaires et les situations qui nécessitent une vérification de mise ou de remise en service.
Le palan, le moufle, le crochet, les câbles, les freins, les fins de course et les chemins de roulement.
La préparation du contrôle, l’examen de conservation, les essais de fonctionnement et la rédaction du rapport.
Les réponses aux questions pratiques sur les intervenants, les anomalies, les documents et les modifications d’un pont roulant.
OBLIGATIONS RÉGLEMENTAIRES
Oui, les ponts roulants utilisés professionnellement et entrant dans le champ des appareils de levage sont soumis aux vérifications réglementaires. Cette obligation découle notamment de l'article R.4323-23 du Code du travail et de l'arrêté du 1er mars 2004. Elle concerne l'appareil dans son ensemble : le mécanisme de levage, le déplacement du chariot et la translation du pont sur ses chemins de roulement.
L'employeur doit recenser les ponts roulants présents dans ses ateliers et bâtiments industriels. Cela concerne notamment les ponts monopoutres et bipoutres, qu'ils soient commandés depuis le sol, par radiocommande ou depuis une cabine.
Chaque installation doit être identifiée précisément : capacité maximale d'utilisation, numéro de série, bâtiment, travée, chemins de roulement et équipements de levage associés. Cette identification est essentielle lorsqu'un même atelier comporte plusieurs ponts roulants.
La vérification doit être réalisée par une personne qualifiée, capable d'évaluer les risques propres aux ponts roulants : chute de charge, défaillance du frein de levage, déplacement incontrôlé du chariot ou collision en bout de voie.
Cette personne peut être interne à l'entreprise ou intervenir comme prestataire extérieur. Elle doit disposer des compétences et des moyens nécessaires pour examiner l'installation et effectuer les essais prévus.
Une VGP peut révéler un câble détérioré, un crochet déformé, un frein de levage défaillant ou une fin de course qui ne remplit plus sa fonction. Sur un pont roulant, une anomalie peut également concerner les galets, les butées ou les dispositifs anticollision, lorsqu'ils sont présents.
Un pont roulant présentant un danger ne doit pas rester en exploitation. L'employeur doit organiser les mesures de sécurité et les actions correctives adaptées, puis s'assurer que l'équipement peut être utilisé sans danger.
Les résultats des vérifications doivent être consignés. Pour un pont roulant, il est important de pouvoir relier chaque rapport à la bonne installation, au bon palan et aux éventuelles observations relevées sur les mécanismes de déplacement.
Dans un site équipé de plusieurs ponts roulants, la traçabilité permet de suivre les anomalies, les interventions de maintenance et les justificatifs de correction, sans confondre les appareils d'une travée à l'autre.
Centralisez vos équipements, suivez les échéances de vérification et retrouvez les rapports de contrôle depuis une seule interface. Avec la fonctionnalité VGP intégrée à la GMAO ENEARIS, gardez une vue claire sur vos contrôles réglementaires.
Essayer ENEARIS gratuitementUn pont roulant soumis à la vérification générale périodique doit être contrôlé tous les 12 mois au maximum, conformément à l'arrêté du 1er mars 2004. Cette échéance concerne aussi bien les appareils utilisés quotidiennement que ceux qui servent ponctuellement à déplacer des pièces lourdes. Pour un responsable maintenance, la difficulté est surtout de rendre le pont disponible sans désorganiser la production.
Au maximum entre deux VGP pour les ponts roulants soumis à la vérification annuelle.
Contrairement à un engin mobile, un pont roulant dessert généralement une zone précise du bâtiment : plusieurs postes de fabrication, une aire de stockage ou une travée entière. Son immobilisation peut donc interrompre plusieurs opérations simultanément.
La préparation du contrôle doit tenir compte de l'accès à la structure en hauteur, de la disponibilité de la zone au sol et des moyens nécessaires aux essais.
Un arrêt planifié ou un créneau de maintenance constitue souvent le moment le plus adapté pour réaliser la VGP.
Dans certaines usines, deux ponts roulants circulent sur les mêmes chemins de roulement. Lorsqu'un appareil est contrôlé, les déplacements de l'autre doivent être maîtrisés afin de sécuriser les accès et les essais.
Chaque pont roulant conserve sa propre échéance réglementaire, même lorsqu'il partage une travée avec un autre appareil.
Exemple : deux ponts roulants desservent le même atelier. Le premier a été vérifié le 15 janvier et le second le 10 avril. Leurs prochaines VGP doivent être programmées au plus tard le 15 janvier et le 10 avril de l'année suivante, respectivement.
Certaines opérations sur un pont roulant peuvent nécessiter une vérification de remise en service, distincte de la VGP annuelle.
C'est notamment un point à examiner lors du transfert d'un pont vers un autre bâtiment avec démontage et remontage, d'une modification de sa capacité maximale d'utilisation ou d'une transformation importante de la structure ou du système de levage.
Toutes les interventions de maintenance ne déclenchent pas automatiquement une vérification réglementaire complète. Les contrôles nécessaires dépendent de la nature des travaux réalisés et des dispositions applicables.
Sur une ligne de production, le pont roulant peut être indispensable à l'approvisionnement des machines, au retournement de pièces volumineuses ou à l'évacuation des produits finis.
La VGP doit donc être coordonnée avec les équipes de maintenance, de production et, si nécessaire, avec les intervenants extérieurs. Il faut notamment définir le créneau d'immobilisation, les conditions d'accès et les moyens nécessaires aux essais.
Cette organisation permet de respecter l'échéance annuelle tout en limitant les interruptions imprévues dans l'atelier.
EXAMENS ET ESSAIS DE FONCTIONNEMENT
La VGP d'un pont roulant ne se limite pas au palan et au crochet. Elle porte sur les éléments dont la détérioration pourrait provoquer une chute de charge, un déplacement incontrôlé ou une collision. La particularité de cet équipement réside dans ses trois mouvements : le levage vertical, le déplacement transversal du chariot et la translation longitudinale du pont sur ses chemins de roulement.
Sur un pont monopoutre ou bipoutre, le vérificateur recherche les déformations, fissures, traces de corrosion et anomalies des assemblages. L'examen concerne également les sommiers, les galets et les butées.
L'état des chemins de roulement et des éléments de guidage est important : une détérioration peut perturber la translation du pont et provoquer une usure anormale des composants.
Le câble métallique ou la chaîne, le tambour, les poulies, le moufle, le crochet et leurs fixations sont examinés pour détecter les détériorations susceptibles de compromettre le maintien de la charge.
Sur un pont équipé de plusieurs palans, chaque mécanisme de levage doit être pris en compte, ainsi que les dispositifs associés à leur utilisation.
Le frein de levage doit permettre l'arrêt et le maintien de la charge dans les conditions prévues d'utilisation. Un glissement après l'arrêt de la commande peut révéler un défaut dangereux.
Les moteurs, réducteurs, roues et mécanismes de translation sont également examinés, selon la configuration de l'appareil, afin de repérer les mouvements irréguliers ou les défauts de freinage.
La vérification concerne notamment les fins de course, l'arrêt d'urgence, les commandes de levage et de translation, ainsi que les dispositifs de limitation ou anticollision présents sur l'installation.
Les essais de fonctionnement permettent d'observer la réponse du pont aux commandes de montée, descente et déplacement. Les épreuves statiques ou dynamiques ne sont pas systématiques lors de chaque VGP annuelle.
Voici les composants à examiner et les détériorations généralement recherchées sur un pont roulant.
| Organe contrôlé | Défauts recherchés |
|---|---|
| Poutre principale et assemblages | Déformations, fissures apparentes, corrosion et détérioration des assemblages |
| Sommiers, galets et chemins de roulement | Usure des galets, jeux anormaux, défauts de guidage, détérioration des butées et anomalies visibles sur les voies de roulement |
| Câbles ou chaînes de levage | Fils rompus, écrasement, corrosion, déformations, usure et défauts de fixation selon le système utilisé |
| Tambour, poulies et moufle | Usure des gorges, défauts d'enroulement, détérioration des poulies et anomalies des éléments de guidage |
| Crochet et accessoires intégrés | Déformation, usure, fissures apparentes, état des fixations et du linguet lorsqu'il est présent |
| Freins et mécanismes de levage | Défauts d'arrêt ou de maintien de la charge, fonctionnement anormal et détérioration des mécanismes |
| Moteurs et mécanismes de translation | Bruits anormaux, mouvements irréguliers, jeux excessifs et défauts des organes de transmission |
| Fins de course et dispositifs de sécurité | Défauts de fonctionnement des limites de déplacement, de l'arrêt d'urgence, des limiteurs et des systèmes anticollision lorsqu'ils équipent l'appareil |
| Boîte à boutons, radiocommande ou cabine | Commandes défectueuses, mouvements non conformes aux ordres, détérioration des organes de commande et des protections associées |
Un câble fortement détérioré, un crochet déformé, un frein de levage défaillant ou une fin de course hors service peuvent compromettre directement la sécurité des opérations de manutention. Un défaut affectant les galets ou les butées peut également rendre les déplacements dangereux.
Le responsable maintenance doit faire évaluer la gravité de l'anomalie, empêcher l'utilisation de l'installation lorsque la sécurité n'est plus assurée et organiser les corrections nécessaires.
FAQ · VGP PONT ROULANT
Pont neuf, location, accessoires de levage ou commande à distance : des réponses aux questions pratiques qui se posent dans les ateliers équipés de ponts roulants.
Oui, il faut examiner les vérifications de mise en service applicables à l'installation. Elles dépendent notamment des conditions de livraison, du montage et des justificatifs disponibles. La déclaration de conformité du fabricant ne suffit pas, à elle seule, à écarter toutes les vérifications préalables à l'exploitation.
L'entreprise utilisatrice doit s'assurer que l'appareil mis à sa disposition peut être exploité en sécurité. Le contrat de location peut confier l'organisation des contrôles au loueur, mais il est essentiel de vérifier les rapports disponibles, les échéances et la répartition des responsabilités avant utilisation.
Le CACES R484 n'est pas systématiquement obligatoire. Il constitue un moyen d'évaluer les connaissances et le savoir-faire du conducteur. L'employeur doit toutefois s'assurer de sa formation à la conduite en sécurité et délivrer l'autorisation de conduite requise pour les ponts roulants concernés. Cette démarche est distincte de la VGP de l'appareil.
Oui. Les élingues, manilles et autres accessoires de levage concernés doivent être suivis indépendamment du pont roulant. Leur identification, leur état et leurs vérifications ne sont pas automatiquement couverts par le rapport du pont. Il faut donc distinguer l'appareil de levage des accessoires utilisés pour accrocher la charge.
Une longue période d'arrêt ne constitue pas une dispense automatique de contrôle. Avant la reprise, il faut vérifier l'état de l'installation et la validité des vérifications réglementaires. Une attention particulière peut être portée aux freins, aux câbles, aux organes électriques et aux mécanismes susceptibles de s'être dégradés pendant l'arrêt.
Oui, s'il possède les compétences et les connaissances nécessaires pour effectuer les examens réglementaires sur ce type d'installation. Sa seule fonction de technicien de maintenance ne suffit pas à établir sa qualification. Le recours à un organisme extérieur n'est pas une obligation générale pour chaque VGP périodique.
Pas automatiquement. Il faut distinguer le remplacement à l'identique d'une commande et une modification de la chaîne de commande ou des fonctions de sécurité. Dans tous les cas, le bon fonctionnement des ordres, de l'arrêt d'urgence et des dispositifs associés doit être vérifié avant utilisation. Une modification importante peut entraîner d'autres obligations de vérification.
Demandez notamment l'identification de l'appareil, sa capacité maximale d'utilisation, sa notice, les rapports de vérification disponibles et l'historique des interventions importantes. Si le pont a été modifié, recherchez également les justificatifs correspondants. Ces éléments permettent de mieux apprécier sa situation avant de l'intégrer à l'exploitation.
